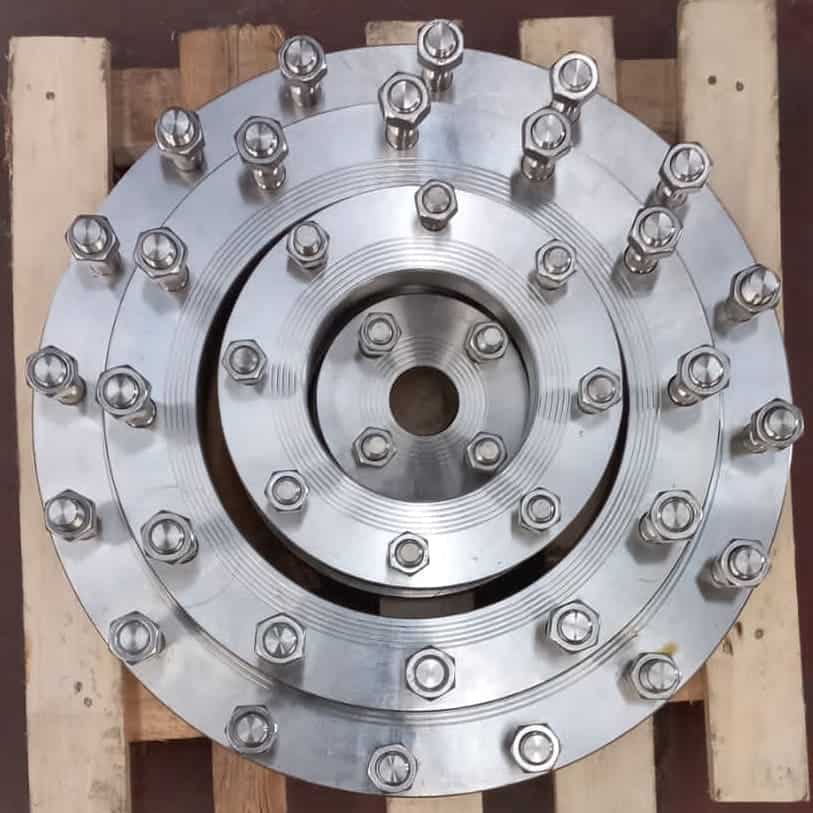

Paslanmaz Çift Taraflı Dablin Flanş
1. Paslanmaz Çift Taraflı Dablin Flanş Nedir?
Paslanmaz çift taraflı Dablin flanş, boru sistemlerinde iki uçtan da bağlantı yapmaya olanak tanıyan, sökülüp takılması kolay bir flanş tipidir.
“Çift taraflı” ifadesi, flanşın her iki ucunda da gevşek (döner) flanş halkası bulunduğunu ifade eder. Bu yapı sayesinde boru hatlarının iki tarafında da kolay montaj ve hizalama yapılabilir.
Paslanmaz çeliğin yüksek korozyon direnci ve mukavemeti sayesinde, çift taraflı Dablin flanşlar yüksek basınçlı, kimyasal ve hijyenik uygulamalarda uzun ömürlü bir bağlantı çözümü sunar.
2. Paslanmaz Çift Taraflı Dablin Flanşın Yapısı
Bu flanş tipi, iki tarafında da aynı prensiple çalışan iki ana bölümden oluşur:
- Sabit halkalar (Fixed Rings): Borulara kaynaklanan kısımlardır.
- Hareketli halkalar (Loose Rings): Sabit halkaların üzerine geçerek dönebilen, montajı kolaylaştıran parçalardır.
Bu tasarım, sistemde hızlı montaj, kolay bakım ve yüksek sızdırmazlık avantajı sağlar.
İki tarafın da döner yapı olması sayesinde flanşın yönü ayarlanabilir, cıvata delikleri hizalama hatası olmadan birleştirilebilir.
3. Kullanılan Paslanmaz Çelik Kaliteleri
Paslanmaz çift taraflı Dablin flanşlar, uygulama alanına göre farklı kalite sınıflarında üretilir:
- AISI 304 / 304L: Gıda, içme suyu ve hijyenik sistemlerde sıkça kullanılır.
- AISI 316 / 316L: Deniz suyu, kimyasal madde ve yüksek korozyon içeren ortamlara uygundur.
- AISI 310S / 321: Yüksek sıcaklık dayanımı gerektiren sistemlerde tercih edilir.
Malzeme seçimi, sistemin basınç, sıcaklık ve kimyasal etkileşim şartlarına göre yapılmalıdır.
4. Teknik Özellikler
- Standartlar: EN 1092-1, DIN 2642 veya benzeri uluslararası normlara uygundur.
- Basınç sınıfları: PN10, PN16, PN25 ve PN40 gibi farklı basınç değerlerinde üretilebilir.
- Bağlantı tipi: Kaynak boyunlu (weld neck) veya düz yüzeyli (flat face) yapı seçenekleri mevcuttur.
- Conta tipi: PTFE, EPDM, NBR veya metal conta sistemleriyle kullanılabilir.
Bu özellikler, çift taraflı Dablin flanşların hem endüstriyel hem de hijyenik sistemlerle tam uyum içinde çalışmasını sağlar.
5. Paslanmaz Çift Taraflı Dablin Flanşın Avantajları
Paslanmaz çift taraflı Dablin flanş, sahip olduğu çift döner halka sistemi sayesinde pek çok avantaj sunar:
- 🔧 Kolay hizalama: Her iki tarafta döner flanş halkası bulunduğu için montaj esnasında hizalama işlemi çok hızlı yapılır.
- 🧩 Bakım kolaylığı: Sistem sökülüp takılabilir olduğu için ekipman değişimi veya conta bakımı kolaylaşır.
- 🌊 Korozyon dayanımı: Paslanmaz çelik yapısı sayesinde agresif ortamlarda uzun süre dayanıklıdır.
- ⚙️ Yüksek sızdırmazlık: Uygun conta ve torklama ile mükemmel sızdırmazlık sağlar.
- 💰 Zaman ve maliyet tasarrufu: Montaj ve bakım sürelerini kısalttığı için işletme maliyetini azaltır.
6. Kullanım Alanları
Paslanmaz çift taraflı Dablin flanşlar, geniş bir kullanım alanına sahiptir. Özellikle çift yönlü bakım yapılması gereken veya ekipmanların sık değiştiği sistemlerde tercih edilir:
- Kimya ve petrokimya endüstrisi
- Gıda ve içecek üretim tesisleri
- Su arıtma sistemleri ve altyapı hatları
- Enerji, buhar ve ısıtma sistemleri
- Denizcilik ve gemi inşası
- İlaç ve biyoteknoloji endüstrisi
Bu uygulamalarda flanşın çift taraflı yapısı, sistem verimliliğini artırır ve bakım süreçlerini hızlandırır.
7. Montaj ve Bakımda Dikkat Edilmesi Gerekenler
- Flanş yüzeyleri ve conta montaj öncesi temizlenmelidir.
- Cıvata sıkma işlemleri çapraz sıra ile ve eşit torkta yapılmalıdır.
- Kullanılan contalar çalışma sıcaklığı ve basınç değerlerine uygun olmalıdır.
- Düzenli periyotlarla bağlantı noktaları ve contalar kontrol edilmelidir.
Bu adımlar, çift taraflı Dablin flanşın uzun ömürlü ve güvenli çalışmasını sağlar.
8. Sonuç
Paslanmaz çift taraflı Dablin flanş, hem iki yönlü montaj kolaylığı hem de yüksek sızdırmazlık performansı ile modern endüstriyel tesislerde tercih edilen bağlantı elemanlarından biridir.
Paslanmaz çelik malzemesi sayesinde korozyon direnci, uzun ömür ve güvenilir bağlantı avantajları sunar.
Özellikle bakım kolaylığı ve sistem esnekliği gerektiren uygulamalarda, çift taraflı Dablin flanşlar teknik ve ekonomik açıdan ideal bir çözümdür.
