Paslanmaz Borularda Et Kalınlığı Toleransı Nasıl Kontrol Edilir?
Paslanmaz borularda et kalınlığı, ürünün yalnızca geometrik bir ölçüsü değil; basınç dayanımı, mekanik mukavemet, kaynak performansı, korozyon direnci ve servis ömrü açısından doğrudan belirleyici olan önemli bir kalite kriteridir. Özellikle yüksek basınç, yüksek sıcaklık veya korozif ortamda çalışan sistemlerde borunun nominal et kalınlığından sapması, tasarım hesaplarının ve güvenlik katsayılarının değişmesine neden olabilir.
304L, 316L, 310S ve Duplex gibi paslanmaz çelik kalitelerinde kullanılan boruların et kalınlığı; üretim yöntemi, standart, dış çap ve nominal et kalınlığına göre belirli toleranslar içerisinde değişebilir. Bu nedenle satın alma aşamasında yalnızca “borunun kalınlığı kaç milimetre?” sorusunu sormak yeterli değildir. Hangi standarda göre üretildiği, nominal ölçünün ne olduğu ve izin verilen et kalınlığı toleransının ne olduğu mutlaka kontrol edilmelidir.
Paslanmaz Borularda Et Kalınlığı Nedir?
Paslanmaz borunun et kalınlığı, borunun dış yüzeyi ile iç yüzeyi arasındaki metal kalınlığını ifade eder. Örneğin dış çapı 60,3 mm ve nominal et kalınlığı 3,91 mm olan bir boruda tasarım açısından esas alınan değer 3,91 mm’dir.
Ancak üretim sürecinde borunun her noktasında tam olarak 3,91 mm ölçülmesi beklenmez. Üretim standardının izin verdiği sınırlar içerisinde belirli ölçü farklılıkları oluşabilir. Bu nedenle nominal et kalınlığı ile gerçek ölçülen et kalınlığı aynı kavram değildir.
Et kalınlığı toleransı; üreticinin üretim standardına ve ürünün ilgili standardındaki kabul kriterlerine göre değerlendirilmelidir. Dolayısıyla “3,91 mm boru” ifadesi, her noktada tam olarak 3,91 mm kalınlık olduğu anlamına gelmez.
Et Kalınlığı Toleransı Neden Önemlidir?
Borunun et kalınlığındaki değişim, özellikle basınç altında çalışan sistemlerde önem kazanır. Genel olarak borunun et kalınlığı azaldıkça basınca karşı dayanım kapasitesi de azalabilir.
Örneğin bir proses hattında belirli bir basınç için tasarım hesabı yapılırken borunun nominal veya minimum et kalınlığı dikkate alınır. Gerçek ürünün ilgili tolerans sınırları içerisinde olması gerekir. Gereğinden ince bir ürün kullanılması, tasarım güvenliğini olumsuz etkileyebilir.
Bunun yanında gereğinden kalın bir borunun seçilmesi de her zaman avantajlı değildir. Fazladan malzeme kullanımı;
- Ürün maliyetini artırabilir,
- Ağırlığı yükseltebilir,
- Kaynak ve işleme süresini artırabilir,
- Montaj sırasında ilave zorluk oluşturabilir,
- Sistemin toplam maliyetini yükseltebilir.
Bu nedenle amaç yalnızca “daha kalın boru” seçmek değil, uygulamaya uygun nominal ölçü ve tolerans aralığında doğru ürünü seçmektir.
Paslanmaz Borularda Et Kalınlığı Nasıl Kontrol Edilir?
Et kalınlığı kontrolünde kullanılacak yöntem, borunun çapına, et kalınlığına, ürün geometrisine ve kontrolün amacına göre değişebilir.
1. Mikrometre ile Ölçüm
Özellikle borunun erişilebilir uç kısımlarında hassas ölçüm yapmak için dış mikrometre ve uygun ölçüm ekipmanları kullanılabilir.
Boru ucundan yapılan ölçümlerde farklı noktalardan ölçüm alınması önemlidir. Tek bir noktadan yapılan ölçüm, borunun tüm çevresindeki et kalınlığını temsil etmeyebilir.
Bu nedenle kontrol sırasında borunun çevresi farklı açılardan ölçülerek olası et kalınlığı farklılıkları belirlenebilir.

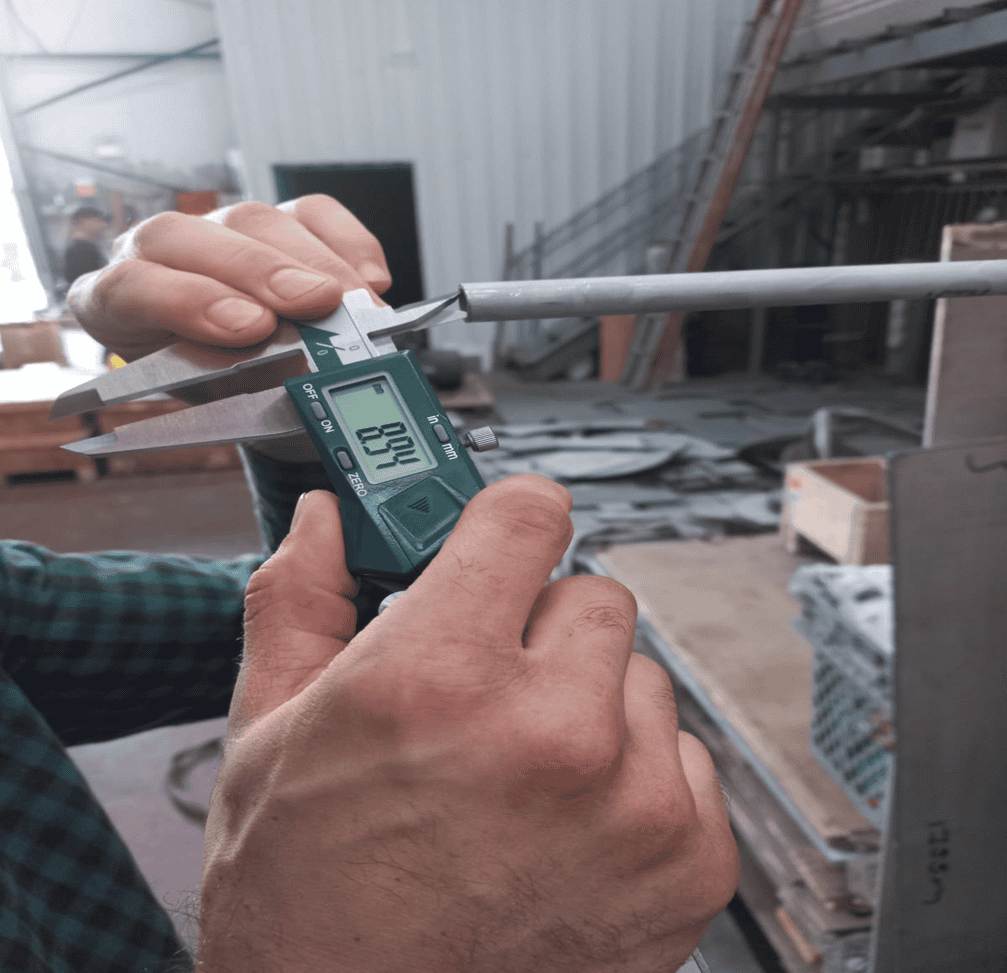

2. Kumpas ile Kontrol
Kumpas, özellikle genel ölçü kontrollerinde pratik bir ekipmandır. Ancak et kalınlığının hassas şekilde belirlenmesi gereken durumlarda uygun mikrometre veya daha gelişmiş ölçüm yöntemleri tercih edilmelidir.
Kumpas ile dış çap ve iç çap ölçülerek yaklaşık et kalınlığı da hesaplanabilir:
Et kalınlığı ≈ (Dış çap − İç çap) / 2
Örneğin dış çap 60,3 mm, iç çap ise 52,5 mm olarak ölçülüyorsa:
(60,3 − 52,5) / 2 = 3,90 mm
Bu yöntem genel kontrol açısından faydalı olmakla birlikte, ölçüm ekipmanının hassasiyeti ve borunun geometrik özellikleri dikkate alınmalıdır.
3. Ultrasonik Et Kalınlığı Ölçümü
Boru yüzeyine erişimin daha sınırlı olduğu veya ürünün tahribatsız şekilde kontrol edilmesinin istendiği durumlarda ultrasonik et kalınlığı ölçümü kullanılabilir.
Ultrasonik ölçüm yöntemi, ses dalgalarının malzeme içerisindeki ilerleme süresini kullanarak malzeme kalınlığının belirlenmesine dayanır. Böylece boruya zarar vermeden farklı bölgelerden ölçüm yapılabilir.
Özellikle yüksek değerli, kalın etli veya kritik uygulamalarda bu yöntem önemli bir kalite kontrol aracı olabilir.
Borunun Her Noktasında Aynı Et Kalınlığı Olur mu?
Hayır. Üretim yöntemine bağlı olarak borunun çevresinde ve uzunluğu boyunca belirli ölçü farklılıkları oluşabilir. Burada önemli olan, ölçümlerin ilgili ürün standardında belirtilen kabul kriterleri içerisinde kalmasıdır.
Özellikle dikişsiz paslanmaz borularda üretim sürecinden kaynaklanan geometrik farklılıklar kontrol edilmelidir. Borunun yalnızca bir ucunun veya tek bir noktasının ölçülmesi yerine, mümkün olduğunca farklı bölgelerden numune ölçümler alınması daha sağlıklı sonuç verir.
Bu nedenle satın alma sırasında yalnızca katalogdaki nominal ölçüye değil, ürünün gerçek ölçüm sonuçlarına ve ilgili standarda uygunluğuna da dikkat edilmelidir.
Et Kalınlığı Toleransı Hangi Uygulamalarda Daha Kritik?
Et kalınlığı toleransı bütün paslanmaz borularda önemlidir; ancak bazı uygulamalarda çok daha kritik hale gelir.
Basınçlı Sistemler
Buhar, su, gaz, kimyasal veya proses akışkanlarının basınç altında taşındığı hatlarda boru et kalınlığı doğrudan tasarım güvenliğiyle ilişkilidir.
Kimya ve Petrokimya Tesisleri
Kimyasal proseslerde 316L gibi molibden içeren paslanmaz çelikler sıklıkla tercih edilir. Burada yalnızca korozyon direnci değil, mekanik dayanım ve tasarım ömrü de dikkate alınmalıdır.
Gıda ve İlaç Endüstrisi
Hijyenik borulama sistemlerinde yüzey kalitesi, ölçü hassasiyeti ve ürün standardı önem taşır. Yanlış ölçüde veya uygulamaya uygun olmayan toleranslarda boru seçilmesi montaj problemlerine yol açabilir.
Yüksek Sıcaklık Uygulamaları
310S gibi yüksek sıcaklık uygulamalarında kullanılan paslanmaz borularda sıcaklık, mekanik özellikler ve et kalınlığı birlikte değerlendirilmelidir.
Makine ve Ekipman İmalatı
Şase, konstrüksiyon, ısı eşanjörü, basınçlı ekipman veya özel makine parçalarında kullanılan borularda da doğru et kalınlığı seçimi hem dayanım hem de işlenebilirlik açısından önemlidir.
Yanlış Et Kalınlığı Seçilirse Ne Olur?
Paslanmaz boru seçiminde yalnızca çap ve kaliteye bakmak yeterli değildir. Et kalınlığının yanlış seçilmesi çeşitli sorunlara neden olabilir.
Düşük et kalınlığı durumunda;
- Basınç dayanımı yetersiz kalabilir,
- Mekanik deformasyon riski artabilir,
- Korozyon veya aşınma nedeniyle servis ömrü daha hızlı azalabilir,
- Kaynak sırasında yanma veya deformasyon riski artabilir,
- Tasarım güvenlik payı düşebilir.
Gereğinden yüksek et kalınlığı durumunda ise;
- Gereksiz malzeme maliyeti oluşabilir,
- Boru ağırlığı artabilir,
- Kaynak işlemleri zorlaşabilir,
- Kesme, bükme ve işleme maliyetleri artabilir.
Bu nedenle doğru yaklaşım, uygulamanın ihtiyaçlarına göre optimum et kalınlığını ve uygun tolerans aralığını belirlemektir.
Paslanmaz Boru Satın Alırken Nelere Dikkat Edilmeli?
Paslanmaz boru satın alırken aşağıdaki bilgilerin net olarak belirtilmesi önemlidir:
- Paslanmaz çelik kalitesi: 304L, 316L, 310S veya Duplex gibi.
- Dış çap: Örneğin 21,3 mm, 33,7 mm, 60,3 mm, 114,3 mm veya 219,1 mm.
- Nominal et kalınlığı: Örneğin 2 mm, 3 mm, 3,91 mm, 5 mm veya 10 mm.
- Üretim tipi: Dikişsiz veya kaynaklı.
- Ürün standardı: İhtiyaca göre ilgili ASTM, ASME, EN veya diğer standartlar.
- Et kalınlığı toleransı: Ürünün hangi tolerans standardına göre değerlendirildiği.
- Malzeme sertifikası: Gereken projelerde EN 10204 3.1 veya proje şartlarına uygun sertifika.
- Yüzey ve kalite kontrolü: Ürünün yüzey, çap, ovalite ve et kalınlığı açısından kontrol edilmesi.
- Kullanım koşulları: Basınç, sıcaklık, akışkan, korozyon ortamı ve çalışma şartları.
Özellikle yüksek basınçlı veya kritik projelerde “boru ölçüsü” ile “borunun standarda uygunluğu” birbirinden ayrı değerlendirilmelidir.
Kayacı Metal Et Kalınlığı Kontrolünde Müşteriye Hangi Çözümü Sunuyor?
Kayacı Metal olarak paslanmaz boru tedarikinde yalnızca ürünün kalite sınıfına değil, ölçü, et kalınlığı, standart ve kullanım amacının bir bütün olarak değerlendirilmesine önem veriyoruz.
Müşterilerimizin ihtiyacına göre 304L, 316L, 310S ve Duplex kalitelerinde paslanmaz boru seçenekleri sunarken; borunun çap, et kalınlığı, üretim tipi ve kullanım şartlarının doğru şekilde belirlenmesine yardımcı oluyoruz.
Özellikle teknik satın almalarda nominal ölçünün tek başına yeterli olmadığının bilincindeyiz. Bu nedenle ürün seçiminde proje şartları, çalışma basıncı, sıcaklık, akışkanın özellikleri ve ilgili standartlar birlikte değerlendirilmelidir.
Talep edilen ürünlerde malzeme sertifikaları ve teknik dokümantasyonun kontrol edilmesi de satın alma sürecinin önemli bir parçasıdır. Böylece müşterinin yalnızca “ölçüsü uygun” bir boru değil, uygulamasına ve teknik şartlarına uygun paslanmaz boru tedarik etmesine katkı sağlıyoruz.
Sonuç: Doğru Et Kalınlığı, Güvenli ve Ekonomik Borulama
Paslanmaz borularda et kalınlığı toleransı, ürünün teknik uygunluğunu belirleyen temel parametrelerden biridir. Nominal et kalınlığı ile gerçek ölçüm değerinin aynı olması beklenmemeli; gerçek ölçümün ilgili ürün standardında belirtilen toleranslar içerisinde olup olmadığı kontrol edilmelidir.
Özellikle 304L ve 316L gibi yaygın paslanmaz çelik kalitelerinde kullanılacak borunun; çap, et kalınlığı, standart, üretim yöntemi, basınç ve sıcaklık koşulları birlikte değerlendirilerek seçilmesi gerekir.
Doğru kontrol ve doğru ürün seçimi; gereksiz maliyetlerin önüne geçerken, borulama sisteminin güvenilirliğini ve servis ömrünü artırır. Bu nedenle paslanmaz boru satın alırken yalnızca kilogram fiyatına veya nominal ölçüye değil, ürünün teknik uygunluğuna ve kalite kontrol sürecine de odaklanmak gerekir.
Kayacı Metal, paslanmaz boru ihtiyaçlarında doğru kalite, doğru ölçü ve doğru teknik şartların belirlenmesine yönelik çözümleriyle müşterilerine güvenilir bir tedarik süreci sunmayı hedeflemektedir.
