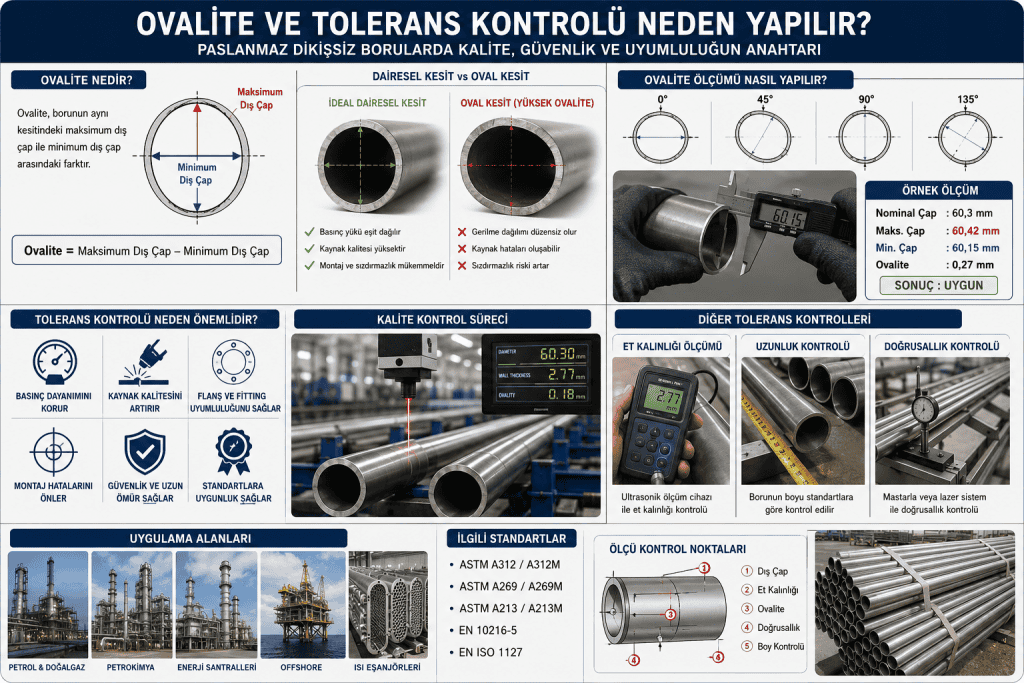

Ovalite ve Tolerans Kontrolü Neden Yapılır? Paslanmaz Dikişsiz Borularda Kaliteyi Belirleyen Kritik Ölçümler
Ovalite ve Tolerans Kontrolü Nedir?
Paslanmaz dikişsiz borular; petrokimya tesislerinden gıda endüstrisine, enerji santrallerinden basınçlı kap sistemlerine kadar birçok kritik uygulamada kullanılmaktadır. Bu sektörlerde kullanılan boruların yalnızca doğru malzemeden üretilmiş olması yeterli değildir. Aynı zamanda uluslararası standartlarda belirtilen geometrik toleranslara da uygun olması gerekir.
Bu noktada en önemli kalite kontrollerinden biri ovalite kontrolü, diğeri ise ölçü toleransı kontrolüdür.
Ovalite, borunun kesitinin tam dairesel formdan ne kadar saptığını ifade eder. Tolerans ise dış çap, et kalınlığı, uzunluk ve doğrusal sapmalar gibi ölçülerin standartlarda izin verilen sınırlar içerisinde olup olmadığını gösterir.
Bu kontroller sayesinde;
- Boruların güvenli çalışması sağlanır.
- Kaynak kalitesi artar.
- Basınç dayanımı korunur.
- Montaj sırasında uyumsuzluk oluşmaz.
- Üretici ve kullanıcı açısından kalite standardı garanti altına alınır.
Ovalite Nedir?
Borunun aynı kesitindeki maksimum dış çap ile minimum dış çap arasındaki farktır.
Matematiksel olarak;
Ovalite = Maksimum Dış Çap − Minimum Dış Çap
Örneğin;
Nominal çap:
60,3 mm
Ölçülen değerler:
- Maksimum çap: 60,42 mm
- Minimum çap: 60,15 mm
Ovalite:
60,42 − 60,15 = 0,27 mm
Bu değer ilgili ASTM veya EN standardının izin verdiği sınırlar içerisindeyse boru kabul edilir.
Ovalite Neden Oluşur?
Ovalite üretimin birçok aşamasında meydana gelebilir.
Başlıca nedenler:
Soğuk çekme işlemi
Hidrolik çekme sırasında oluşan düzensiz kuvvet dağılımı.
Sıcak haddeleme
Yüksek sıcaklıkta malzemenin farklı bölgelerinin farklı şekillerde deformasyona uğraması.
Isıl işlem
Tavlama sonrasında oluşan gerilmeler.
Taşıma
Forklift baskısı
Yanlış istifleme
Ağır yük altında bekleme
Kesim işlemleri
Yanlış mengeneye bağlama
Sıkıştırma kuvvetinin fazla olması
Ovalite Kontrolü Neden Yapılır?
1. Basınç Dayanımını Korumak İçin
Basınçlı sistemlerde yük, borunun çevresine eşit dağılır.
Ancak oval bir kesitte;
- bazı bölgeler daha fazla gerilme alır,
- bazı bölgelerde ise et kalınlığı etkili olarak azalır.
Bu durum;
- deformasyona,
- çatlak oluşumuna,
- yorulmaya,
- patlamaya kadar gidebilir.
Özellikle;
- ASTM A312
- ASTM A269
- ASTM A213
gibi standartlarda kullanılan paslanmaz borularda ovalite büyük önem taşır.
2. Kaynak Kalitesini Artırmak İçin
İki boru alın kaynağı yapılırken;
eğer biri oval ise;
- eksen kaçıklığı oluşur,
- kaynak ağzı eşit olmaz,
- nüfuziyet azalır,
- kaynak dikişi zayıflar.
Sonuç olarak;
- radyografi testleri başarısız olabilir.
- kaynak yeniden yapılmak zorunda kalabilir.
3. Flanş ve Fitting Montajı İçin
Dirsek
Redüksiyon
Tee
Flanş
Manşon
gibi bağlantı elemanları tamamen dairesel yapıdadır.
Oval borular;
- tam oturmaz,
- kaynak açıklığı oluşturur,
- conta yüzeylerinde kaçak meydana getirir.
Bu nedenle özellikle proses tesislerinde ovalite kontrolü zorunludur.
4. Otomatik Kaynak Sistemlerinde Sorun Yaşanmaması İçin
Orbital kaynak makineleri tamamen dairesel borular için tasarlanır.
Ovalite arttığında;
- kaynak kafası sıkışabilir,
- kaynak hızı değişebilir,
- ark uzunluğu bozulabilir.
Sonuç olarak kaynak kalitesi düşer.
Tolerans Kontrolü Nedir?
Tolerans;
üretilen ölçünün standartta belirtilen izin verilen sapma aralığında olmasıdır.
Kontrol edilen başlıca ölçüler:
- Dış çap
- İç çap
- Et kalınlığı
- Boy
- Doğrusallık
- Ovalite
- Uç kesim açısı
- Eksen kaçıklığı
ASTM ve EN Standartlarında Toleransın Önemi
Paslanmaz borular uluslararası standartlara göre üretilmektedir.
Örneğin;
ASTM A312
EN 10216-5
ASTM A213
ASTM A269
EN ISO 1127
bu standartların tamamı;
- dış çap toleransı
- et kalınlığı toleransı
- ovalite
- doğrusal sapma
gibi ölçüleri ayrıntılı şekilde tanımlar.
Bu sayede dünyanın herhangi bir yerinde üretilen boru;
başka bir ülkede üretilen fitting ile uyumlu şekilde kullanılabilir.
Dış Çap Toleransı Neden Önemlidir?
Borunun dış çapı;
- flanş montajını,
- fitting uyumunu,
- kaynak boşluğunu,
- conta yüzeyini
doğrudan etkiler.
Örneğin;
60,3 mm yerine 61 mm gelen bir boru;
standart bir dirseğe tam oturmayacaktır.
Bu durumda;
- taşlama gerekir,
- kaynak ağzı bozulur,
- montaj süresi uzar.
Et Kalınlığı Toleransı Neden Kontrol Edilir?
Basınç dayanımı doğrudan et kalınlığı ile ilişkilidir.
Örneğin;
Nominal et kalınlığı:
5 mm
Gerçek et kalınlığı:
4,40 mm
Bu durumda;
borunun çalışma basıncı ciddi şekilde düşebilir.
Özellikle;
- buhar hatları
- hidrojen tesisleri
- yüksek basınç sistemleri
- kimyasal proses hatları
için bu durum kritik risk oluşturur.
Ovalite Nasıl Ölçülür?
Kalite kontrol laboratuvarlarında birçok yöntem kullanılmaktadır.
Kumpas
En yaygın yöntemdir.
Farklı açılardan ölçüm alınır.
0°
45°
90°
135°
çap değerleri karşılaştırılır.
Mikrometre
Yüksek hassasiyet isteyen uygulamalarda kullanılır.
±0,001 mm hassasiyet sağlar.
Lazer Ölçüm Sistemleri
Modern boru üretim tesislerinde;
temassız ölçüm yapılır.
Avantajları;
- yüksek hız
- sürekli ölçüm
- otomatik raporlama
- insan hatasının azalması
CMM (Coordinate Measuring Machine)
En hassas ölçüm sistemidir.
Özellikle;
- havacılık
- nükleer
- medikal
uygulamalarında tercih edilir.
Ovalite Hangi Problemlere Yol Açar?
Yüksek ovalite;
Kaynak problemleri
Conta kaçakları
Flanş uyumsuzluğu
Basınç dayanımının azalması
Yorulma çatlakları
Titreşim kaynaklı hasarlar
Orbital kaynak hataları
Kalitesiz görünüm
Ölçü reddi
gibi birçok soruna neden olabilir.
Paslanmaz Dikişsiz Borularda Kalite Kontrol Süreci
Profesyonel üreticiler aşağıdaki kontrolleri uygular:
- Kimyasal analiz
- Mekanik testler
- Çekme testi
- Sertlik testi
- PMI testi
- Hidrostatik test
- Eddy Current Test
- Ultrasonik test
- Görsel muayene
- Ovalite kontrolü
- Et kalınlığı ölçümü
- Çap ölçümü
- Boy kontrolü
- Yüzey pürüzlülüğü kontrolü
Bu testlerin tamamı ürünün uluslararası standartlara uygunluğunu doğrular.
Hangi Sektörlerde Ovalite Kontrolü Daha Kritiktir?
Ovalite kontrolü özellikle aşağıdaki sektörlerde büyük önem taşır:
- Petrol ve doğalgaz tesisleri
- Petrokimya fabrikaları
- Rafineriler
- Kimya tesisleri
- Enerji santralleri
- Isı eşanjörü üretimi
- Basınçlı kap üretimi
- Gıda işleme tesisleri
- İlaç sanayi
- Denizcilik
- Offshore platformları
- Nükleer enerji tesisleri
Bu alanlarda kullanılan paslanmaz dikişsiz boruların tolerans dışı olması; güvenlik riskleri, üretim kayıpları ve yüksek bakım maliyetlerine yol açabilir.
Ovalite ve Tolerans Kontrolünde Kullanılan Ekipmanlar
Kalite kontrol süreçlerinde kullanılan ekipmanların kalibrasyonu da en az ölçüm kadar önemlidir. Sık kullanılan ekipmanlar şunlardır:
- Dijital kumpas
- Dış çap mikrometresi
- Ultrasonik et kalınlığı ölçer
- Lazer çap ölçüm sistemi
- Koordinat ölçüm cihazı (CMM)
- Profil projektörü
- Dijital komparatör
- Yüzey pürüzlülüğü ölçüm cihazı
Periyodik kalibrasyonu yapılmış ekipmanlar, güvenilir ölçüm sonuçları elde edilmesini sağlar.
Sonuç
Ovalite ve tolerans kontrolü, paslanmaz dikişsiz boruların yalnızca estetik açıdan değil; güvenlik, performans ve uzun ömür açısından da kritik kalite kriterleridir. Standartlara uygun dış çap, et kalınlığı ve dairesellik; boruların basınç dayanımını korur, kaynak kalitesini artırır ve montaj sırasında sorunsuz uyum sağlar.
ASTM A312, ASTM A269, ASTM A213, EN 10216-5 ve EN ISO 1127 gibi uluslararası standartlara uygun şekilde üretilen ve ölçü kontrolleri eksiksiz gerçekleştirilen borular, enerji, petrokimya, gıda ve ilaç gibi yüksek güvenilirlik gerektiren sektörlerde uzun yıllar güvenle kullanılabilir.
Kaliteli bir paslanmaz boru seçiminde yalnızca malzeme kalitesine değil, ovalite ve tolerans değerlerine de dikkat etmek; işletme güvenliği, bakım maliyetleri ve sistem performansı açısından önemli avantajlar sağlar.
