EN 1092-1 Paslanmaz Düz Flanş Nedir?

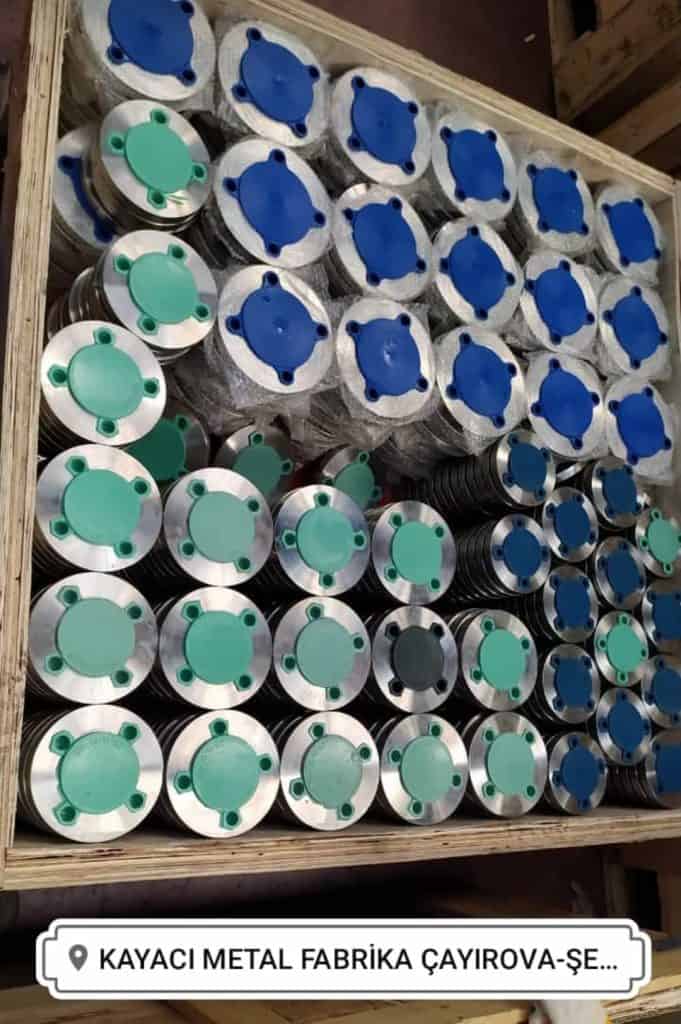

EN 1092-1 Paslanmaz Düz Flanş
✅ EN 1092-1 Standardı Nedir?
EN 1092-1, Avrupa Standardizasyon Komitesi (CEN) tarafından belirlenen ve çelik flanşların ölçü, yüzey, delik çapı, basınç sınıfı ve bağlantı tiplerini standartlaştıran normdur. Bu standart, Avrupa genelinde geçerli olup, uluslararası birçok projede şartname gereği zorunlu hale gelmiştir.
Bu standart , flanşları tiplerine göre sınıflandırır. Bunlardan Tip 01, paslanmaz düz flanşı (plate flange) ifade eder. Bu flanş, düz bir yüzeye ve basit bir yapıya sahip olup, borulara kaynak yapılarak bağlanır.
🛠️ EN 1092-1 Paslanmaz Düz Flanşın Teknik Özellikleri
| Teknik Özellik | Açıklama |
|---|---|
| Flanş Tipi | Type 01 (Flat Flange / Plate Flange) |
| Bağlantı Şekli | Fillet kaynak (dıştan kaynak) ile boruya bağlanır |
| Basınç Sınıfları | PN6, PN10, PN16, PN25, PN40 |
| Yüzey Tipi | Flat Face (FF) veya Raised Face (RF) |
| Malzeme Kaliteleri | AISI 304, 304L, 316, 316L, 321, 904L |
| Boyut Aralığı (DN) | DN10 – DN2000 arası üretilebilir |
| Üretim Yöntemi | Dövme, plaka kesim, CNC işleme |
EN 1092-1 standardına göre üretilmiş düz flanşlar, cıvata delik ölçüleri, delik sayıları, çaplar ve basınç sınıflarına göre tam uyumlu şekilde tasarlanır.
🧪 Kullanım Alanları
Paslanmaz düz flanşlar, genellikle düşük ve orta basınçlı sistemlerde kullanılır. Yüksek kimyasal direnç ve sızdırmazlık gerektiren uygulamalarda da yaygındır. Başlıca kullanım alanları:
🚰 Su ve Atık Su Sistemleri: Şebeke suyu, arıtma tesisleri, drenaj sistemleri
🏭 Kimya ve Petrokimya Endüstrisi: Asit ve baz içeren sıvı hatları
🍴 Gıda ve İçecek Sektörü: Hijyenik koşullar gerektiren üretim hatları
❄️ HVAC Sistemleri: Soğutma suyu ve ısıtma sistemleri
⚡ Enerji ve Buhar Sistemleri: Düşük basınçlı buhar hatları
🧪 Endüstriyel Test Sistemleri: Basınç testi yapılacak boru hatlarının geçici bağlantıları
🔍 Neden EN 1092-1 Düz Flanş Kullanmalısınız?
1. Uluslararası Uyum:
Birçok Avrupa ve uluslararası projede şartnamelerde açıkça EN 1092-1 uyumluluğu istenir. Bu flanşlar tüm Avrupa ülkelerinde geçerli teknik standartlara uygundur.
2. Ekonomik ve Pratik Çözüm:
Düz flanşlar, diğer flanş tiplerine göre daha ekonomik ve montajı kolaydır. Projelere maliyet avantajı sağlar.
3. Kolay Üretim ve Tedarik:
Kullanımı yaygın olduğu için birçok tedarikçi stoklarında standart ölçülerde hazır bulundurur. CNC tezgahlarında üretimi kolaydır.
4. Geniş Malzeme Seçeneği:
304, 316 gibi standart paslanmaz çeliklerin yanı sıra, özel alaşımlı 904L veya 321 kaliteyle de üretilebilir.
5. Yüksek Korozyon Direnci:
Özellikle 316L veya 904L kalite flanşlar, tuzlu suya ve kimyasal maddelere karşı uzun ömürlüdür.
🔧 Montaj ve Bağlantı Detayları
- Flanş, boruya dıştan fillet kaynak ile monte edilir.
- Montaj öncesi yüzeylerin düzgün ve temiz olması gerekir.
- RF (Raised Face) tip flanşlarda, contayla birlikte kullanılarak sızdırmazlık artırılır.
- Cıvata delikleri, EN 1092-1 standardına uygun olduğundan tüm bağlantı elemanlarıyla uyumludur.
📄 Belgelendirme ve Kalite Sertifikaları
EN 1092-1 paslanmaz düz flanşlar genellikle şu belgelerle sunulur:
- EN 10204 3.1 / 3.2 Sertifikası
- ISO 9001 Kalite Yönetim Sistemi Belgesi
- Malzeme analiz raporu
- Yüzey işleme ve test raporları (isteğe bağlı)
📌 EN 1092-1 Düz Flanş Seçerken Nelere Dikkat Etmelisiniz?
Boru çapı (DN)
Basınç sınıfı (PN6, PN16 vb.)
Yüzey tipi (FF veya RF)
Malzeme kalitesi (304 / 316 / 321 / 904L)
Sertifika ve kalite belgeleri
Cıvata deliği sayısı ve çapı
Yanlış flanş seçimi sızdırmazlık sorunlarına, sistem arızalarına ve maddi kayıplara neden olabilir. Bu nedenle projeye uygun spesifikasyonlara sahip ürün tercih edilmelidir.
📝 Sonuç
EN 1092-1 paslanmaz düz flanş, endüstriyel boru hatlarının en temel ama en kritik bağlantı elemanlarından biridir. Dayanıklı, ekonomik ve standartlara uygun olması nedeniyle hem montaj kolaylığı hem de güvenilirlik sunar. Su tesisatlarından kimyasal proseslere, gıda üretiminden enerji santrallerine kadar pek çok alanda yaygın olarak kullanılmaktadır.
